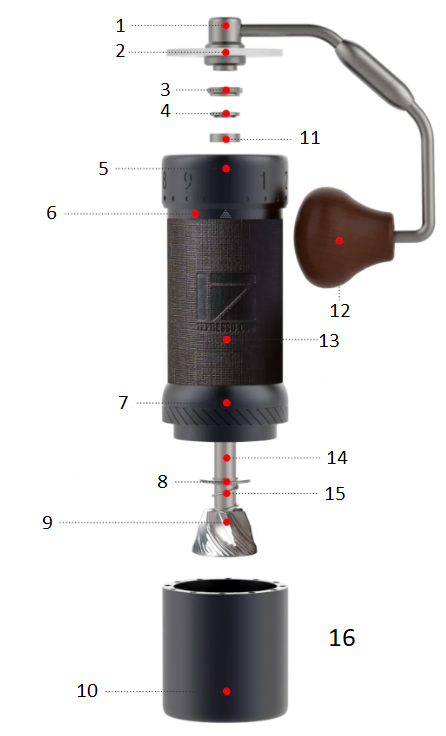

Prošireni prikaz

Ručica kurble Poklopac graha Nazubljena matica s palcem Gornji poklopac ležaja Prsten za podešavanje Tijelo Jedinica za prstenove s brusnim žicama Donji poklopac ležaja Čičak Magnetna šalica za hvatanje Gornji ležaj Ručka kurble Zahvat Boja proizvoda može se neznatno razlikovati zbog različite verzije. Središnja osovina Proljeće Kapacitet mljevene kave: 40 g (Ovisno o vrsti graha)

Upute za korisnike

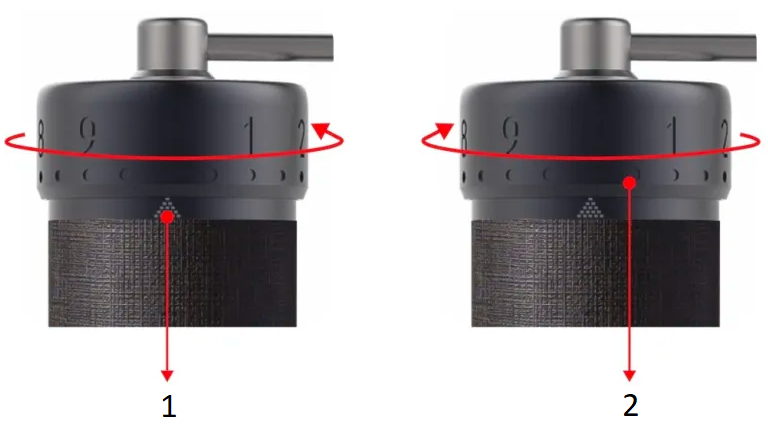

1. Oznaka skale
2. Prsten za podešavanje

Podešavanje postavke mljevenja

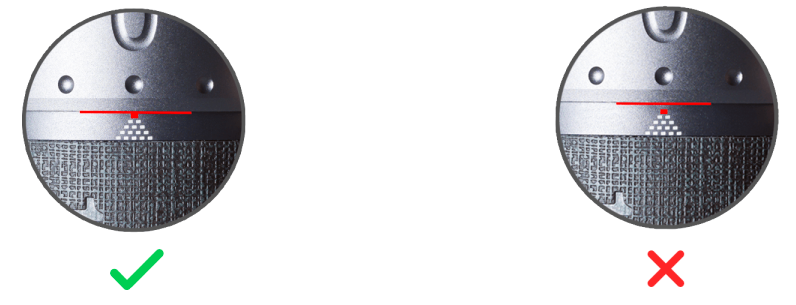

1. Brusilica je spremna za upotrebu odmah po vađenju iz kutije. Okrenite prsten za podešavanje u smjeru suprotnom od kazaljke na satu sve do početne točke gdje počinje otpor i gdje se ručica ne može slobodno okretati. Broj 0 bit će poravnat s oznakom na skali, a donji rub prstena za podešavanje dodirivat će prvi sloj oznake na skali.
2. Oznaka skale u obliku piramide sastoji se od više kvadrata koji pokazuju na koliko se rotacija nalazite, a smanjuje se kako postavljate grublje postavke.
3. Ukupno ima pet rotacija. 100 klikova u jednoj rotaciji, a svaki klik pomiče žrvnjak za 0,008 mm/8 mikrona.
4. Pogledajte donju tablicu s referentnim postavkama mljevenja i okrenite prsten za podešavanje u smjeru kazaljke na satu.
5. Pričvrstite gumicu na brusilicu za bolji hvat.
6. Stavite zrna kave u spremnik i okrenite ručku u smjeru kazaljke na satu da biste započeli mljevenje.
7. Slijedite vodič za kalibraciju mlinca nakon rastavljanja i ponovnog sastavljanja mlinca.

Rastavljanje

Upozorenje: Nemojte otpuštati prstenastu jedinicu s brusnim prstenom prije koraka 3.

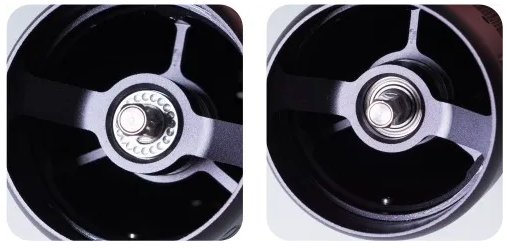

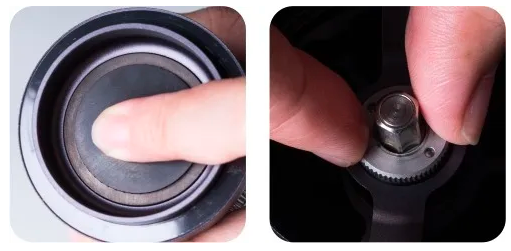

Okrenite prsten za podešavanje u smjeru kazaljke na satu za otprilike dva okreta i uklonite nazubljenu maticu s palcem suprotno od smjera kazaljke na satu dok pritiskate žrvnjak.

Skinite gornji poklopac ležaja i gornji ležaj.

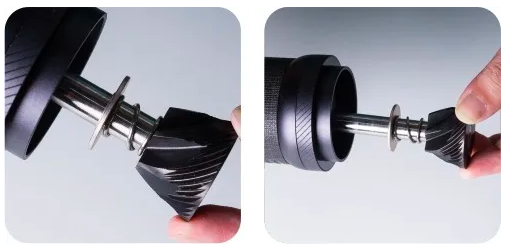

Uklonite žrvnjak i središnju osovinu, oprugu i donji poklopac ležaja.

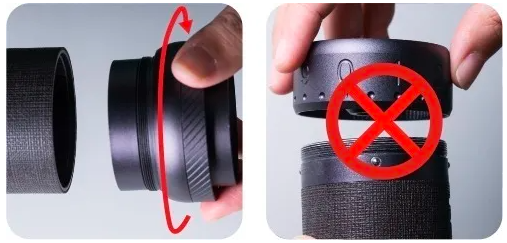

Okrenite jedinicu s prstenom za žvakanje prema naprijed (obrnite navoj). Rastavljanje prstena za podešavanje nije predloženo. Ne čistite mlinac vodom. Preporučuje se čišćenje četkom i puhalom.

Sastavljanje i kalibracija

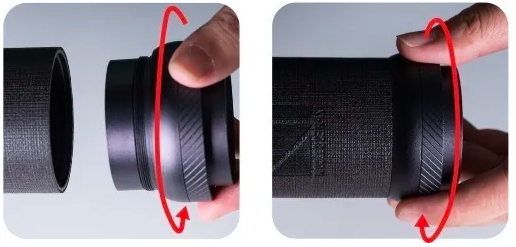

Okrenite jedinicu s prstenom za žvakanje unatrag (obrnite navoje) u najčvršći položaj.

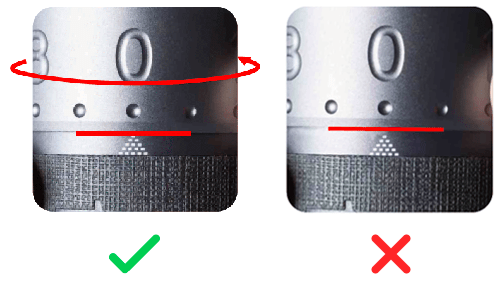

Poravnajte broj 0 s oznakom na skali i dnom rub prstena za podešavanje dodiruje prvi sloj oznake na ljestvici.

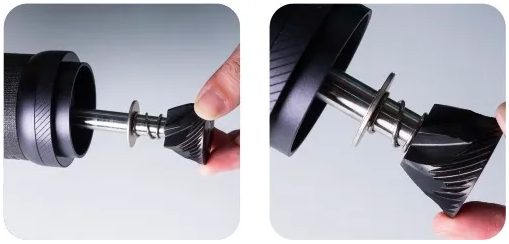

Vratite komponente na pravo mjesto redoslijed: donji poklopac ležaja (podignuta rubna strana okrenuta prema gore), opruga, osovina i žrvanj.

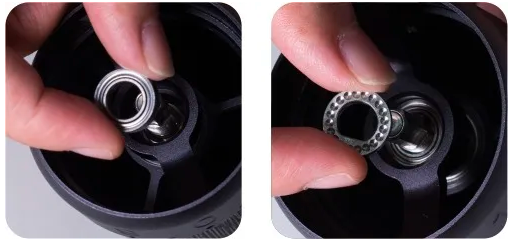

Vratite gornji ležaj s vrha. Dok pritiskate žrvnjak s dna, Vratite gornji poklopac ležaja. Strana s konkavne točke okrenute prema gore, a U-oblikovani rupa pravilno pristaje osovini.

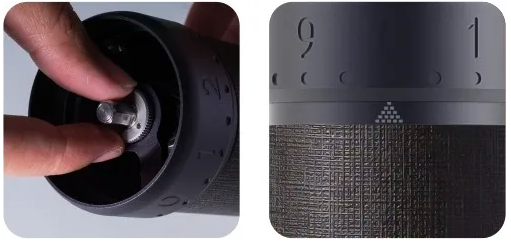

Zategnite nazubljenu maticu za kalibraciju mlinac dok pritiskate žrvnjak s dna. Napomena: Ukupno ima četiri i pol rotacije računajući od početne točke. Početna točka bi mogla može se razlikovati unutar ±10 klikova zbog snage kojom zatežete maticu i brojčanik.

Upozorenje

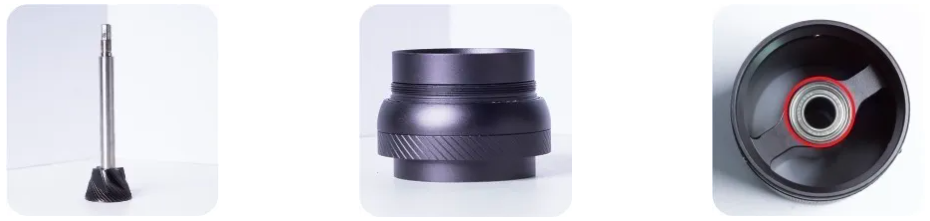

Ne pokušavajte dalje rastavljati ili uklanjati sljedeće komponente:

1. Središnja osovina i žrvnjak
2. Jedinica s prstenom za brušenje
3. Ležajevi

Sklopiva ručka

Upozorenje: Ručka neće biti pokrivena jamstvom ako se bilo koji dio rastavi.

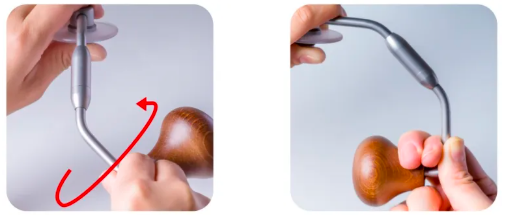

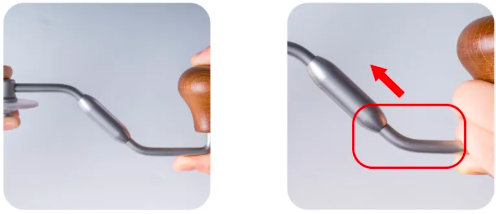

Kako saviti?

Držite dio kurble blizu drvenog gumb i pritisnite ga unutra.

Okrenite ručku u smjeru kazaljke na satu do kraja da biste je sklopili.

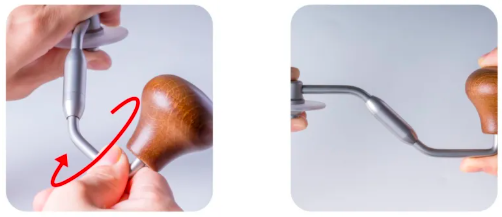

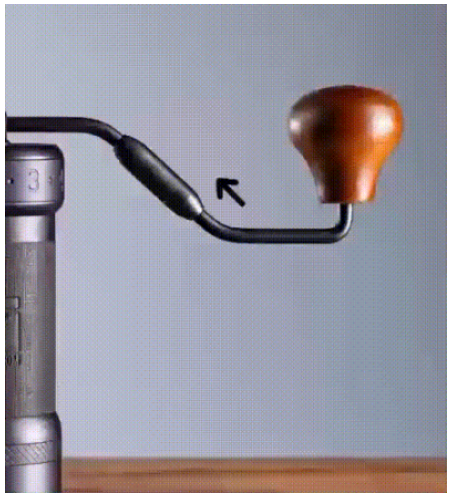

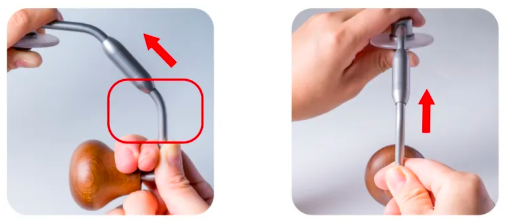

Kako se razotkriti?

Držite dio kurble blizu drvenog gumb i pritisnite ga unutra.

Okrenite ručicu suprotno od smjera kazaljke na satu sve način da se raskrije.

Mjere predostrožnosti

• Ne čistite i ne perite mlinac vodom.
• Ne brišite mlinac otapalima osim vode i alkohola.
• Čuvajte ga na suhom mjestu kako biste produžili njegov vijek trajanja.
• Slijedite upute za ponovno sastavljanje, provjerite jeste li komponente postavili na ispravna mjesta.
• Iz sigurnosnih razloga, mlinac držite dalje od djece.

Jamstvo i način uporabe proizvoda

Za proizvode vrijedi standardno zakonsko jamstveno razdoblje. Ovo jamstvo je neprenosivo i nije moguća novčana naknada. Jamstvo se ne odnosi na proizvode koji su korišteni na način drugačiji od onoga navedenog u ovim uputama za uporabu.

Jamstvo se također ne odnosi na:

Oštećenja proizašla iz nepravilne uporabe, zanemarivanja njege ili bilo koje druge uporabe u svrhe koje nisu navedene u ovom priručniku.

• Oštećenja vanjskog izgleda, oštećenja uzrokovana korozijom ili postupnim trošenjem.
• Bilo kakve intervencije ili popravci od strane neovlaštenih osoba rezultiraju poništenjem jamstva proizvoda.

Prodavatelj i uvoznik: NajTrade s.r.o., Húskova 31, 04023 Košice, IČO: 50590502.
